지난번에 Ray Tracing in One Weekend 하고있다고 했었죠
이번에는 정말로 Ray Tracing과 Path Tracing이 무엇인지 알아보고
구현까지 한번 훑어봅니다

배경

NVIDIA 테크니컬 블로그에 Path Tracing에 대해 소개하는 글이 있으니 가볍게 읽어보셔도 좋을 것 같습니다

RASTERIZATION은 단일 관점에서 보는 이미지를 생성하는 기술입니다. 처음부터 GPU의 핵심이었습니다.

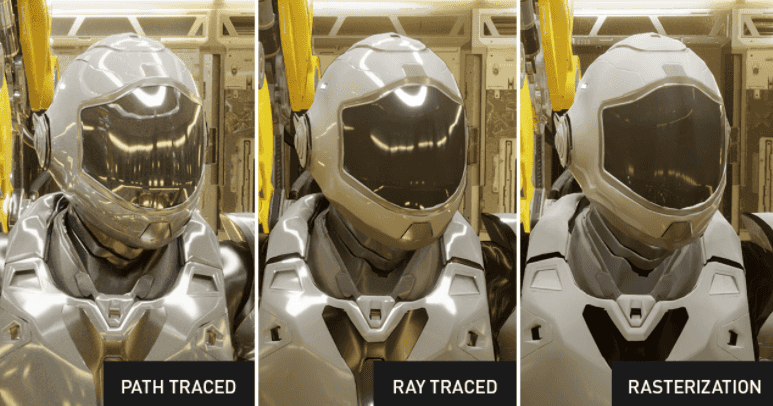

그림에서 가장 오른쪽의 RASTERIZATION 예시는 조명 효과가 가장 단순해보입니다.
Phong Model같은 고전적인 국소 조명 모델은 강력하면서 단순하지만
전체 씬에 의한 관계가 드러나지 않고, 본인과 조명에 의한 관계만 드러난다는 점에서 한계가 뚜렷합니다.

현실에서는 직접적인 조명 외에도 투명한 유리 뒤에서 들어오는 빛도, 거울이나 호수, 달, ...에 의해 반사된 빛도 있습니다.
더 현실같으려면 이처럼 단일 지점에서 보이는 것 뿐만 아니라 여러 방향으로, 여러 지점에서 보이는 것이 무엇인지 결정할 수 있어야 하고, 이를 위해 Ray Tracing이 등장했습니다.

Ray Tracing

핵심 아이디어는 이름처럼 픽셀마다 광선(Ray)을 쏜다입니다.
좀 더 자세히는, 카메라에서 각 픽셀로 향하는 광선을 발사 하는 것이고요

각 광선은 어떤 물체에 부딪히기 전까지 쭉 나아갑니다.
그러다 어떤 물체에 부딪혔고(hit) 이 지점을 $P$라고 해봅니다.
이 $P$점에서 세 가지 광선을 새롭게 발사합니다.

1. Shadow Ray: 조명까지 광선을 쏩니다. 중간에 막히진 않는지 보려고요
2. Reflection Ray: 표면에서 정반사하여 광선을 쏩니다. 간접적으로 들어오는 빛이 있는지 보려고요
3. Refraction(Transmission) Ray: 표면에서 굴절하여 광선을 쏩니다. 물체를 통과하여 들어온 빛이 있는지 보려고요. 물체가 유리같이 통과할 수 있는 물질이라면

이 과정을 재귀적으로 반복합니다.

Camera
   |
   v
   P0
  /  \
 R    T
 |    |
 v    v
 P1   P2
/ \
R  T
|
v
P3

그럼 이런식으로 Reflection/Transmission Ray가 Tree처럼 뻗게 됩니다.
트리가 끊기거나 또는 미리 정해진 재귀 깊이(ex. 10번까지만 가자..)를 채웠다면 끝납니다.
그러고는 광선을 따라가서 얻었던 빛의 양을 모두 합산합니다.

대충 코드 비스무리하게 쓰면 이런 식이겠네요

Color traceRay(Ray ray, int depth)
{
  if (depth >= maxDepth)
    return Color(0, 0, 0);
  Hit hit = intersect(ray);

  if (!hit)
    return background;

  Color color = localLighting(hit); // shadow ray.

  if (hit.material.reflective) // reflect ray.
    color += kr * traceRay(reflectedRay(hit), depth + 1);

  if (hit.material.transparent) // transmission ray.
    color += kt * traceRay(refractedRay(hit), depth + 1);

  return color;
}

이렇게 하면 씬 내에서 물체끼리의 반사, 굴절 등에 의해 간접적으로 빛을 받는 효과를 표현할 수 있습니다.

한계?

굉장한 아이디어지만 여전히 현실과 많이 다른 부분이 있는데

첫 번째로, 반사와 굴절 광선이 이상적으로 매끄러운 평면을 가정하고 있습니다.
반사는 거울처럼 정반사되고, 굴절도 평면을 통과한다고 생각하고 있고요.
현실에서는 난반사 및 흐리게 굴절되는 경우가 더 많습니다.

두 번째로, 어떤 광선은 튕기고 튕겨서 광원에 닿아 빛을 받는 판정이 나오고, 어떤 광선은 재귀가 끝날 때까지 광원에 닿지 못해 빛을 받지 못하는 판정이 나올 수 있습니다.
아래 그림에서, 광원에 의해 간접적으로 방이 밝아졌을 것인데
빨간 점선을 따라가보면 광원과 연결되지 못합니다. bounce 지점에서 shadow ray를 쏴도 벽에 막히고요
그러나 실제 표면에서는 다른 방향에 의해 확산 반사된 빛이 들어올 수 있습니다.

이제 Path Tracing이 이를 해결할 차례입니다.

Path Tracing

Path Tracing은 Ray Tracing에서 단순한 아이디어를 더 얹은 확장팩입니다. 핵심은 크게 두 가지인데

• 하나의 광선은 재질에 따라 다음 진행 방향을 랜덤하게 뽑아 경로를 이어나갑니다.
• 위와 같은 경로를 각 픽셀마다 여러 개 반복하고 평균냅니다.

예를 들어 반사하는 상황이라고 생각해봅니다.
정말 매끄러운 표면이면 광선을 좁은 범위 안에서 랜덤하게 뽑고, 거친 표면이면 넓은 범위에서 랜덤하게 뽑으면 되겠네요.

이러한 광선들 각자 여행하고서 결정된 색상들을 종합해서 평균을 냅니다.
예를 들어 위 그림의 오른쪽에서, 같은 지점에서 반사하더라도 물체에 막힐 때도, 그렇지 않을 때도 있어서 이것을 평균내면 적당히 음영진 형태를 띠게 될겁니다
반복된 무작위 추출을 이용해 결과를 통계적으로 근사하니 몬테카를로 방법이라고 부를 수 있겠네요

통계적으로 근사한다는 특징답게, ray가 적을수록 실제 결과에 수렴하지 못하고 noisy해지는 모습을 보여줍니다.
주사위를 6000번 던지면 1~6까지의 숫자가 나오는 비율이 각자 거의 1/6에 가까워진다는 결과를 얻을 수 있겠지만 6번 던진다고 해서 그런 결과를 얻을 수 없는 것과 비슷합니다

안그래도 픽셀만큼 광선을 쏘고, 광선이 교차하는지 확인하고, 광선이 세포분열하듯이 재귀트리의 가지를 수없이 뻗게 되는데
이렇게 몇백, 몇천 개의 광선을 쏟아내면 굉장히 연산이 무거워집니다
그래서 한동안은 실시간 렌더링에서는 엄두를 못 내다가, GPU가 강력해짐에 따라 실시간 게임 등에서 활용되고 있습니다

2018년에 NVIDIA는 게임 개발자에게 영화 품질의 실시간 렌더링을 제공하는 레이 트레이싱 기술인 NVIDIA RTX를 발표했습니다. ... Minecraft는 실시간 패스 트레이싱에 대한 지원도 포함하여 고르지 않은 몰입형 세계를 빛과 음영이 가득한 몰입형 환경으로 바꿔줍니다. - NVIDIA 테크니컬 블로그

어떤 식으로 구현되는지 맛 한번 보기

지난 포스팅에서 카메라 설정에 관해 살펴봤습니다.
거기서 camera.render()를 대충 넘어갔었는데, 이런 식으로 생겼던 것 같네요:

void render(const hittable& world) {
  initialize();

  std::cout << "P3\n" << image_width << ' ' << image_height << "\n255\n";

  for (int j = 0; j < image_height; j++) {
    std::clog << "\rScanlines remaining: " << (image_height - j) << ' ' << std::flush;
    for (int i = 0; i < image_width; i++) {
      // TODO: 광선을 쏘자
    }
  }

  std::clog << "\rDone.                 \n";
}

이 중첩 i,j for문 내부를 Ray Tracing 또는 Path Tracing으로 채워봅시다

Ray Tracing으로 구현하면

고전적인 Ray Tracing을 먼저 살펴봅니다.

// for i, j ...
auto pixel_center = pixel00_loc + (i * pixel_delta_u) + (j * pixel_delta_v);
auto ray_direction = pixel_center - camera_center;
ray r(camera_center, ray_direction);

color pixel_color = ray_color(r, world);
write_color(std::cout, pixel_color);

1. i, j번째 픽셀을 선택합니다. (픽셀은 하나의 점이 아닌 면적을 갖는 사각형 그리드)
2. 그 픽셀 사각형(그리드) 내의 가장 중앙에 있는 지점인 pixel_center를 얻습니다.
3. camera_center $\rightarrow$ pixel_center 방향으로 광선을 쏩니다. 시작점은 camera_center고요
4. 이제 이렇게 발사한 광선으로부터, 오브젝트와 교차하는지 등을 검사하여 색상을 결정해줄 ray_color()를 호출합니다. (광선이 부딪힐 수 있는 오브젝트인 hittable에 대해서는 아래에서 살펴봅니다)

충돌할 물체 없이, ray_color를 그냥 오브젝트 충돌 없이 아래와 같은 규칙으로 광선의 색상을 결정하도록 할 수 있습니다.

color ray_color(const ray& r) {
  vec3 unit_direction = unit_vector(r.direction());
  auto t = 0.5 * (unit_direction.y() + 1.0);
  return (1.0 - t) * color(1.0, 1.0, 1.0) + t * color(0.5, 0.7, 1.0);
}

광선의 y축 방향성에 따라, +y쪽으로 나아간 광선은 하늘색을 갖는 경향을, -y쪽으로 나아간 광선은 흰색을 갖는 경향을 갖도록 해봤습니다.

아 광선을 쐈으니까 아무튼 Ray Tracing이라고요~

부딪힐 수 있는 물체를 놓자.

Ray Tracing을 맛보기 위해, 광선이 부딪힐 수 있는 물체를 만들어보고 싶은데요 동그란 구를 하나 둘건데 나중에 편하게 하기 위해서 추상클래스 hittable을 먼저 만들어봅니다.

class material; // 컴파일러에게 "material class는 나중에 알려줄게요"

class hit_record {
public:
  point3 p;
  vec3 normal;
  shared_ptr<material> mat;
  double t;
  bool front_face;

  void set_face_normal(const ray& r, const vec3& outward_normal) {
    // hit record의 법선벡터를 설정.
    // "outward_normal"은 항상 단위 벡터라고 가정한다.

    front_face = dot(r.direction(), outward_normal) < 0;
    normal = front_face ? outward_normal : -outward_normal;
  }
};

class hittable {
public:
  virtual ~hittable() = default;
  virtual bool hit(const ray& r, interval ray_t, hit_record& rec) const = 0;
};

사실 여기까지 오는 과정은 Ray Tracing in One Weekend에서 6장, 7장이 되어서야 도달하는 곳인데, 저는 불친절하니까 과감하게 건너뜁니다.

중요한 것은

• hittable이라면 응당 hit()메서드를 가진다.
  • bool hit(ray, ray_interval, hit_record)
  • 광선(첫 번째 인자 ray)이 이 오브젝트와 충돌했는가? 연산을 구현해야 한다.
• 광선은 매개변수 $t$, 방향벡터 $\mathbf{d}$와 시작점 $\mathbf{o}$에 대해: $ray(t) = \mathbf{o} + t\cdot \mathbf{d}$ 와 같이 매개변수 방정식으로 나타낸다.
  • 광선이 충돌했을 때의 $t$는 광선이 얼마나 진행해야 그 지점까지 가는가 임
• 광선은 0 < t < 현재까지 만난 충돌점 중 가장 가까운 것 에 속하는 범위에서 만나는 것만 충돌로 간주한다.
• hit 판정이 true(광선이 부딪힘)이라면 hit_record에 충돌 정보를 모두 기록한다.
  • 광선이 충돌한 지점(p), 그 표면의 법선벡터(normal), 재질(material, 후속 글에서 알아봅니다. 예를들어 난반사하는 재질, 유리같은 재질 등), 광선이 얼마나 진행했는지(t), 충돌한게 앞면인지 (front_face)

구(Sphere)

이제 예를 들어 hittable을 구현하는 sphere 클래스를 작성해봅니다.

class sphere : public hittable { ... };

구의 방정식은 $𝑥^2+𝑦^2+𝑧^2=𝑟^2$인데
이건 중심이 원점인 경우고, $(C_x, C_y, C_z)$라는 임의의 중심에 대해
$(C_x - x)^2 + (C_y - y)^2 + (C_z - z)^2 = r^2$

3차원 벡터로 나타내면 point $\mathbf{P} = (x,y,z)$에서 중심 $\mathbf{C} = (C_x, C_y, C_z)$로 가는 벡터는 $(\mathbf{C-P})$ 이고, 구의 방정식은:
$(\mathbf{C-P}) \cdot (\mathbf{C-P}) = (C_x - x)^2 + (C_y - y)^2 + (C_z - z)^2 = r^2$
즉, 이 식을 만족하는 $\mathbf{P}$는 구 위에 있습니다.

이제 우리는 우리의 광선 $\mathbf{P}(t) = \mathbf{Q} + t\mathbf{d}$ 가 구 어딘가와 만나는지 알고 싶은데요
만약 구와 만난다면, 아래 조건을 만족합니다:

구의 방정식에 $\mathbf{P}(t)$를 대입했을 때, 최소 하나의 실수해를 갖는 어떤 임의의 $t$가 존재한다.

$(\mathbf{C} - \mathbf{P}(t)) \cdot (\mathbf{C} - \mathbf{P}(t)) = r^2$
$\Rightarrow (\mathbf{C} - (\mathbf{Q} + t\mathbf{d})) \cdot (\mathbf{C} -(\mathbf{Q} + t\mathbf{d})) = r^2$
$\Rightarrow (-t\mathbf{d} + (\mathbf{C} - \mathbf{Q})) \cdot (-t\mathbf{d} + (\mathbf{C} - \mathbf{Q})) = r^2$
$\Rightarrow t^2 \mathbf{d}\cdot\mathbf{d} - 2t\mathbf{d}\cdot(\mathbf{C}-\mathbf{Q}) + (\mathbf{C}-\mathbf{Q})\cdot(\mathbf{C}-\mathbf{Q}) - r^2 = 0$

이제 근의 공식을 써서 해를 구할 수 있습니다:
근의 공식 $\frac{-b \pm \sqrt{b^2 - 4ac}}{2a}$ 에 대해
$a = \mathbf{d}\cdot\mathbf{d}, \ \ b=-2 \mathbf{d} \cdot (\mathbf{C}-\mathbf{Q}), \ \ c=(\mathbf{C}-\mathbf{Q})\cdot(\mathbf{C}-\mathbf{Q}) - r^2$

사실 일단 먼저 판별식(루트 안에 있는 $b^2-4ac$) 먼저 확인하면 교차 여부를 알 수 있긴 합니다.

다만 실제 광선과의 충돌인지 (광선 진행방향 뒤쪽인지, 등..)는 구한 해가 유효한 t범위 안에 있는지도 확인해줘야 합니다.

이것을 구현하면:

class sphere : public hittable {
public:
  sphere(const point3& center, double radius, shared_ptr<material> mat)
      : center(center), radius(std::fmax(0, radius)), mat(mat) {}

  bool hit(const ray& r, interval ray_t, hit_record& rec) const override {
    if (radius <= 0)
      return false;

    // 판별식을 통해 충돌여부 먼저 검사
    vec3 oc = center - r.origin(); // vec3 oc = C - Q.
    auto a = dot(r.direction(), r.direction());
    auto b = -2.0 * dot(r.direction(), oc);
    auto c = dot(oc, oc) - radius*radius;
    auto discriminant = b*b - 4*a*c;

    if (discriminant < 0)
      return false;
    auto sqrtd = std::sqrt(discriminant);

    // intersection 하는 해 중 근접점을 찾는다.
    auto root = (-b - sqrtd) / (2.0 * a); // 근의공식 해 (+-) 중 작은 (-) 먼저
    if (!ray_t.surrounds(root)) { // 유효한 t 범위 내에 있는지?
      root = (-b + sqrtd) / (2.0 * a); // 이번엔 큰 (+)에 대해
      if (!ray_t.surrounds(root)) // 유효한 t 범위 내에 있는지?
        return false;
    }

    // 충돌점에서의 정보 기록
    rec.t = root;
    rec.p = r.at(rec.t);
    vec3 outward_normal = (rec.p - center) / radius;
    rec.set_face_normal(r, outward_normal);
    rec.mat = mat;

    return true;
  }

private:
  point3 center;
  double radius;
  shared_ptr<material> mat;
};

이제 ray_color를 다음과 같이:

color ray_color(const ray& r, const hittable& world) {
    hit_record rec;
    if (world.hit(r, interval(0, infinity), rec))
        return color(0, 1, 0);

    // 기존 하늘색 그라데이션 코드
}

구와 광선이 만난다면 초록색, 아니면 아까 그 하늘색 그라데이션을 줍니다.

이제 음영, 반사, 등등 많은 사실적으로 보이게 하는 요소들을 차차 추가해야겠지만,
이것만으로 일단 Implicit Surface를 Ray Tracing법으로 구현한 셈입니다

Implicit Surface Rendering

보통 3D 그래픽스에서 자주 쓰는 Polygon Mesh법은 물체를 그려낼 때 표면을 삼각형(또는 사각형)으로 근사하여 표현합니다.
예를 들어 구 하나를 하려고 해도, 실제로는 완벽한 곡면이 아니라 충분히 많은 삼각형을 이어붙여 곡면처럼 보이게 렌더링합니다.

GPU Rasterization에서는 스크린에서 각 픽셀이 어떤 삼각형에 속하는지 계산하여 렌더링하게 됩니다.

다른 방법으로, 폴리곤을 명시적으로 배치하여 물체를 만들지 않고 대신에 수학 식으로 영역을 전개해 표면을 정의할 수 있습니다.
예를 들어 반지름 $r$인 구를 표현하기 위해 $F(x,y,z) = x^2 + y^2 + z^2 - r^2$ 이라고 두고,
이 영역 조건 $F(x,y,z) = 0$을 만족하면 모두 구의 표면이다, 라고 할 수 있습니다.

이러한 방식을 Implicit Surface(Implicit Function)을 이용하여 렌더링했다고 할 수 있습니다.

Ray Tracing에서는 광선 $P(t) = O + tD$를 쏘는데, 광선이 implicit surface 위에 있는 순간을 그냥
$F(P(t)) = 0$ 을 풀어 찾을 수 있습니다.

정리하면

• Polygon Mesh 방식(ex. 삼각형메쉬)은 물체 표면을 삼각형으로 잘게 쪼개고 공간에 직접 배치하여 표현합니다.
  • Ray Tracing에서는 ray가 어느 삼각형과 교차하는지를 물어봅니다.
• Implicit Function 방식은 물체 표면을 수학식 $F(x,y,z)$으로 표현합니다.
  • Ray Tracing에서는 ray 위의 어떤 점이 $F(x,y,z)=0$을 만족하는지 물어봅니다.

Path Tracing은 대충..

Path Tracing이 대충 어떤식으로 돌아가는지정도만 봅시다.
구체적으로는 material을 정의해줘야 하는데, 다음 글로 쓰려고요

Path Tracing에서 material이란 일단 빛을 scatter 합니다.
scatter란 한마디로 산란이라고 해두면 편한 것 같아요
예를들어 반사하거나, 약간 비틀어서 통과(굴절)시키거나, ..

class material {
public:
  virtual ~material() = default;

  virtual bool scatter(const ray& r_in, const hit_record& rec, color& attenuation,
                       ray& scattered) const {
    return false;
  }
};

이제 ray_color(광선을 쐈을 때 그 광선의 색상을 결정하는 메서드였습니다)는 이렇게 생깁니다:

color ray_color(const ray& r, int depth, const hittable& world) const {
  if (depth <= 0)
    return color(0, 0, 0); // ray bounce limit 넘어가면 빛 없음으로 처리

  hit_record rec;

  if (world.hit(r, interval(0, infinity), rec)) {
    ray scattered;
    color attenuation;
    if (rec.mat->scatter(r, rec, attenuation, scattered))
      return attenuation * ray_color(scattered, depth - 1, world);
    return color(0, 0, 0);
  }

  // ... 하늘 색 그라데이션

• 뭔가 물체와 만났다면(world.hit(r, ray_t, rec)==true), material의 특성에 따라 scatter합니다.
• material은 scatter 후 광선이 어떻게 나아가는지, 색상은 얼마나 곱할지(attenuation, 감쇠 계수) 를 알려줍니다.
• 이번 광선의 색상은, 다음 광선을 재귀적으로 추적해 얻은 색상에 현재 표면의 attenuation을 적용한 값입니다.
  • 미리 정해진 재귀 레벨 제한을 넘어가면 빛이 없다고 처리합니다. (color(0,0,0))

구체적으로 본인만의 산란 특성을 갖는 material을 구현해보는 것은 다음 글에서 해보려고 합니다 이런 결과들을 얻게 될겁니다
