이전 포스팅에서 material 추상클래스 뼈대만 확인했고
구체적으로 특성에 따라 광선을 산란(scattering)시키는 여러 재질들을 구현하기로 했습니다.

Lambertian Material

우리가 보통 보는 거친 표면들(플라스틱, 나무, 시멘트벽, ...)은 빛을 거의 무작위적으로 난반사합니다.
이처럼 바라보는 각도에 관계없이 같은 (겉보기)밝기를 유지하는 이상적인 난반사 성질을 두고 Lambertian 반사라고 하네요

이런 식으로, 표면에 부딪힌 광선은 산란된 후 무작위 거동을 가집니다.
구와 바닥의 틈새에 상대적으로 더 가까운 빨간색 광선을 생각해보면
해당 지점에서 랜덤으로 산란했을 때 밖으로 빠져나가지 못하는 확률이 더 많아집니다.
반면 틈새 바깥쪽에서는 허공(ex. 밝은 하늘색)의 색상을 취할 확률이 더 많아지고요
이런식으로 음영 차이가 자연스럽게 생깁니다.

Diffuse Model?

제가 학습에 계속 참고했던 Ray Tracing in One Weekend에서는
Lambertian과 비슷하지만 좀 더 단순하게 거칠고 난반사하는 재질을 표현한 Diffuse Model로 먼저 구현하는 것으로 시작합니다

이런 식으로 교차점 p에서 바깥쪽 반구중에서 랜덤으로 산란시킵니다.
가장 쉽게 이걸 하려면 "일정 범위 내에서 몇 개 뽑고, 반구에 속하지 않으면 버린다" 입니다

일단 x,y,z가 [-1, +1]인 정사각형 내에서 랜덤을 뽑는 함수 random(-1, 1)같은 것을 쓴다면,

2차원에서 생각한다면 이런식의 정사각형에서 여러 점들을 랜덤으로 찍는거고,
이 안에는 반지름이 1인 단위 구가 내접하는 것을 상상해볼 수 있습니다
단위 구 바깥의 점들은 버리면 됩니다. 정사각형 안에 있는 점이 아니라 단위 구 안에서 뽑고싶은거니깐요?

이제 버려지지 않은(초록 점) 점들은 원점에서 해당 점까지 가는 벡터를 만들고 정규화하면 랜덤한 단위 벡터를 균일하게 뽑은 셈이 됩니다.

inline vec3 random_unit_vector() {
  while (true) {
    auto p = vec3::random(-1, 1);
    auto lensq = p.length_squared();
    if (1e-160 < lensq && lensq <= 1)
      return p / sqrt(lensq);
  }
}

대충 이런식이고요

그런 다음에는 충돌면 바깥쪽 반구인지 알고싶은데..

이런식으로, 내가 방금 뽑은 단위벡터가 교차점 법선벡터와 나란한가? 를 보면 됩니다
아래와 같이 쓸 수 있는데:

inline vec3 random_on_hemisphere(const vec3& normal) {
    vec3 on_unit_sphere = random_unit_vector();
    if (dot(on_unit_sphere, normal) > 0.0) // In the same hemisphere as the normal
        return on_unit_sphere;
    else
        return -on_unit_sphere;
}

이렇게 충돌면 바깥 반구 아무곳이나 선택해 반사하고
임시로 attenuation(감쇠 계수)을 0.5인 셈 쳐서 좀 gray color가 나오게 해봅니다.

if (world.hit(r, interval(0, infinity), rec)) {
    vec3 direction = random_on_hemisphere(rec.normal);
    return 0.5 * ray_color(ray(rec.p, direction), world);
}

굉장히 매트하고 충분히 거칠어보이는 표면이 됐습니다

Shadow Acne

위 결과가 좀 수상하리만치 어둡고 그런데요
하늘색을 받는 판정을 많이 못받은 것 같이 생겨먹었습니다

광선이 표면에 교차할 때 교차점을 딱 정확하게 구하는 시도를 하게 되는데
이 때 부동소수점 오류의 영향을 받기 쉬워서 중간에 교차점이 아주 미세하게 어긋난 값일 수 있습니다

교차점 계산 과정을 다시 떠올려보면

1. 구와 광선의 교차 방정식을 풀어 해를 계산 (double root, sphere.hit()에서)
2. 구한 해(root, 즉 교차점에서의 광선 매개변수 t)로 실제 교차점 p를 계산(p = r.at(rec.t), ray::at()은 o + t*d)
3. 이 과정에서 값들은 double인데, 실수를 유한한 비트로 근사한 것. 중간에 미세하게 반올림 오차 발생 가능
4. 이런식으로 하다보면.. 정확한 교차점 p=(0,0,1)이어도, p=(0,0,0.99999) 또는 p=(0,0,1.000001)과 같이 약간 진동한 위치에서 2차 광선을 새로 발사

간단히 그림으로 보면 이런식이겠는데요
만약 후자의 경우처럼 1.000001과 같이 약~~간 앞에 있으면 문제없지만
전자의 경우처럼 0.999999과 같이 약~~~간 뒤에서 출발하면 출발하자마자 방금 만난 표면에 또 충돌해버립니다???

단순하게 해결할 수 있는데, t=0.001미만의, 출발하자마자 만난 경우는 무시하기로 합니다.

color ray_color(const ray& r, int depth, const hittable& world) const {
+  if (world.hit(r, interval(0.001, infinity), rec)) {
    ...
  }
}

진짜 Lambertian Reflection

위에서 반구에 랜덤으로 광선을 방사했었는데, 사실 Lambertian Reflection 모델은

이런식으로 Lambertian Distribution을 만들어야 합니다.

핵심은: 반사할 때는, 반사각 $\phi$에 대해, $cos(\phi)$에 비례하게 쏜다는 점입니다.
한마디로 충돌 시 법선 축에서 멀어지는 방향에 비해 법선 축에 가까운 방향이 더 자주 선택되는 것이고 반사 광선은 표면 법선벡터쪽으로 산란(scatter)될 가능성이 많다 라고도 볼 수 있습니다

이건 그냥..

랜덤한 단위 벡터를 뽑고, 법선벡터($n$)과 더하면 됩니다.

// camera.h
... // ray_color()에서
if (world.hit(r, interval(0.001, infinity), rec)) {
	vec3 direction = rec.normal + random_unit_vector();
	return 0.5 * ray_color(ray(rec.p, direction), depth-1, world);
}

잘 식별되진 않지만 이런 차이가 생겼습니다:

• 변경 후 그림자는 더 뚜렷해졌고
• 변경 후 두 구체 모두 하늘의 파란색을 살짝 더 머금었다.

이는 광선의 산란이 덜 균일해졌고, 표면 법선방향으로 산란하는 경향이 뚜렷해졌고, 이로 인해:

• 그림자져야 하는 틈새쪽에서는 더 많은 빛이 틈새에 남게 됨
• 하늘색을 더 받아야 할(작은 구체 위쪽, 또는 그림자없는 땅) 부분들은 더 많은 빛이 위(하늘)쪽으로 산란함

이같은 특성이 생겼기 때문입니다

albedo

albedo는 라틴어로 whiteness같은 의미라고 하네요
주로 fractional reflection(부분 반사율)을 정의하기 위해 사용되는 용어라고 합니다
이 개별 material 인스턴스의 특징으로 이 albedo를 지정할 수 있게 해봅시다.
예를 들어, 어떤 Lambertian 표면은 주황빛이고, 어떤 Lambertian 표면은 또 초록빛이고, ..

Lambertian 반사의 경우, 반사 계수 $R$에 따라

• 항상 빛을 산란시키되 색상에 $R$을 적용(attenuation=R)시킬 수도 있고
• $R$확률로 빛을 산란시키고 빛 색상은 그대로(attenuation=1), 나머지 확률 ($1-R$)에서는 종료(흡수)

이 중 항상 산란시키고 attenuation을 적용한다로 가봅니다.

class lambertian : public material {
  public:
    lambertian(const color& albedo) : albedo(albedo) {}

    bool scatter(const ray& r_in, const hit_record& rec, color& attenuation, ray& scattered)
    ...

  private:
    color albedo;
};

이처럼 albedo 필드를 추가해줍니다.
이제 scatter는:

bool scatter(const ray& r_in, const hit_record& rec, color& attenuation, ray& scattered) const override {
    auto scatter_direction = rec.normal + random_unit_vector();
    scattered = ray(rec.p, scatter_direction);
    attenuation = albedo;
    return true;
}

앗 그런데 random_unit_vector()가 rec.normal에 완전 반대인 친구가 나와버리면,
scatter_direction은 완전히 영벡터가 되는거 아닐까요
이런 경우는 제거하고 싶습니다

그래서 이런 것을 vec3클래스의 메서드로 추가해주면

// class vec3
bool near_zero() const {
  auto s = 1e-8;
  return (std::fabs(e[0]) < s) && (std::fabs(e[1]) < s) && (std::fabs(e[2]) < s);
}

다시 lambertian.scatter()를:

bool scatter(...) {
  auto scatter_direction = rec.normal + random_unit_vector();

  if (scatter_direction.near_zero()) scatter_direction = rec.normal;
}

이제

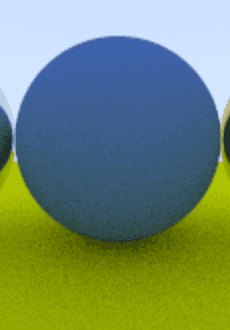

lambertian(color(0.1, 0.2, 0.5));

lambertian 생성 시 이렇게 색상을 줄 수 있게 되었고
color(0.1, 0.2, 0.5)면 상대적으로 높은 값(0.5)의 파란색이 남게됩니다

대충 이런식으로 알록달록한 Lambertian표면을 만들 수 있습니다
두번째 이미지에 나온 반사하는 재질(큰 구의)은 이제부터 만들어봅시다

Metal

금속면처럼 매끈한 금속재질은 광선을 랜덤으로 산란하지 않습니다.
대신에 반사하는데:

빨간색 화살표인 반사광선을 $R$이라고 해봅시다
이미 알고있는 정보인 (들어오는)광선 $v$, 법선벡터 $n$으로 $R$을 표현하고 싶은데

파란색 $s$ 벡터에 대해, $n$과 나란하지만 딱 $v-s$만큼인(굵은 검은 화살표) 벡터는 $ncos\theta$이니
$s = v + ncos\theta$입니다
그리고 $cos\theta = -n\cdot v$와 같구요($v,n$은 단위벡터)
그럼 $s = v + ncos\theta = v - n(n\cdot v)$입니다

이제 $R = -v + 2s = -v + 2v -2n(n \cdot v) = v - 2n(n \cdot v)$
따라서 $R = v - 2n(n \cdot v)$ 이라는 관계를 얻었습니다

자주 써먹기 좋게 vec3 클래스의 유틸로 또 추가해줍니다.

inline vec3 reflect(const vec3& v, const vec3& n) {
    return v - 2*dot(v,n)*n;
}

이제 metal 클래스 구현은:

class metal : public material {
  public:
    metal(const color& albedo) : albedo(albedo) {}

    bool scatter(const ray& r_in, const hit_record& rec, color& attenuation, ray& scattered)
    const override {
        vec3 reflected = reflect(r_in.direction(), rec.normal);
        scattered = ray(rec.p, reflected);
        attenuation = albedo;
        return true;
    }

  private:
    color albedo;
};

이번에도 albedo에 따라 attenuation을 적용하게 하여, 금속같이 보이는 재질의 색상을 결정합니다.
예를 들어

metal(color(0.8, 0.6, 0.2));

이러면 이렇게 생긴 색이 나옵니다

hittable_list world;

auto material_ground = make_shared<lambertian>(color(0.8, 0.8, 0.0));
auto material_center = make_shared<lambertian>(color(0.1, 0.2, 0.5));
auto material_left   = make_shared<metal>(color(0.8, 0.8, 0.8));
auto material_right  = make_shared<metal>(color(0.8, 0.6, 0.2));

world.add(make_shared<sphere>(point3( 0.0, -100.5, -1.0), 100.0, material_ground));
world.add(make_shared<sphere>(point3( 0.0,    0.0, -1.2),   0.5, material_center));
world.add(make_shared<sphere>(point3(-1.0,    0.0, -1.0),   0.5, material_left));
world.add(make_shared<sphere>(point3( 1.0,    0.0, -1.0),   0.5, material_right));

이런 장면을 구성해주면 :

오른쪽이 아까 그 rgb(0.8, 0.6, 0.2) 입니다
다시한번 떠올려보면 attenuation = 이번에 실제로 산란에 반영될 값 이며 albedo = material이 반사하는 색상 특성 인 셈입니다

양옆에는 sphere인데 타원형처럼 쭉 늘어난게 재밌네요

광선은 원뿔모양으로 발사하게 될텐데, 좌우로 갈수록 비스듬하게 잘린다는 것을 상상해보면 쉽게 납득갑니다.

흐린 반사 (Fuzzy)

반사에도 랜덤을 적용해서 흐리게할 수 있습니다.
흐리다는 뜻으로 fuzz계수를 두었다고 생각해보면
반지름 fuzz인 구 표면에서 벡터를 랜덤으로 뽑고, 정반사된 벡터에 더해 약간 흔들리게 해줍니다.

이 때 주의할 점: fuzz가 너무 크거나 굉장히 스쳐가는 광선에서 뽑은 경우, 표면 아래로 산란 하는 수가 있는데
이런 경우는 표면으로 흡수되었다 라고 간주합시다.

class metal : public material {
  public:
    metal(const color& albedo, double fuzz) : albedo(albedo), fuzz(fuzz < 1 ? fuzz : 1) {}

    bool scatter(const ray& r_in, const hit_record& rec, color& attenuation, ray& scattered)
    const override {
        vec3 reflected = reflect(r_in.direction(), rec.normal);
        reflected =
          unit_vector(reflected)
          + (fuzz * random_unit_vector()); // fuzz 추가
        scattered = ray(rec.p, reflected);
        attenuation = albedo;
        return (
          dot(scattered.direction(),
          rec.normal) > 0
        ); // fuzz했을 때 표면 뒤로 넘어간거면 "흡수"
    }

  private:
    color albedo;
    double fuzz; // fuzz 추가
};

또 한 가지 유의할 점은,
fuzz sphere가 타당하려면, 임의의 길이를 갖는 반사벡터 reflected에 비해 일관된 크기 비율로 조정되어야 한다는 점입니다
뭔말이냐면 reflected 벡터가 크기가 1인 경우와 2인 경우 둘 다 fuzz=1인 fuzz sphere에 의해 똑같은 정도로 흐린 효과를 보고 싶은데,
reflected + fuzzy_vector를 그대로 해버리면 크기에 따라 fuzzy영향을 다르게 받는다는 뜻입니다.
따라서 reflected = unit_vector(reflected) + (fuzz * random_unit_vector());와 같이, 반사벡터를 먼저 정규화하고 fuzz를 적용합니다.

이제 아까 그 구 세 개 있는 씬에서 왼쪽에 fuzz=0.3, 오른쪽에 fuzz=1.0 해봅시다

int main() {
    ...
    auto material_ground = make_shared<lambertian>(color(0.8, 0.8, 0.0));
    auto material_center = make_shared<lambertian>(color(0.1, 0.2, 0.5));
    auto material_left   = make_shared<metal>(color(0.8, 0.8, 0.8), 0.3); // fuzz=0.3
    auto material_right  = make_shared<metal>(color(0.8, 0.6, 0.2), 1.0); // fuzz=1.0
    ...
}

Dielectric

한국어로 유전체인데 딱히 와닿진 않습니다
그냥 유리같은 것이라고 생각하면 되고, 더 자세히는

표면에서 반사 or 굴절하고, 내부에서는 빛을 전혀 흡수/산란시키지 않는 이상적인 재질

정도로 말하면 될 것 같아요
산란 시 두 가지로 나뉩니다:

• reflected ray: 반사 광선은 표면에 부딪힌 다음 새로운 방향으로 튕겨나갑니다.
• refracted ray: 굴절 광선은 굽어져서 material 안쪽으로 들어갑니다.
  • material 자체가 갖는 refractive index (굴절률)에 따릅니다.

스넬(Snell)의 법칙

굴절을 나타내는 Snell's law는 이렇게 생겼습니다:

$\eta^\prime sin\theta^\prime = \eta \sin\theta$

• 입사각 $\theta$, 입사하는 쪽의 굴절률 $\eta$
• 굴절각 $\theta^\prime$, 굴절해 들어가는 쪽의 굴절률 $\eta^\prime$

입사광선 $\mathbf R$과 굴절된 후 광선 $\mathbf R^\prime$를 $n$(법선벡터)에 직교하는 성분과 평행한 성분으로 분리합니다:

$\mathbf R = \mathbf R_\perp + \mathbf R_\parallel \ \ \ \ \mathbf R^\prime = \mathbf R^\prime_\perp + \mathbf R^\prime_\parallel$

$cos\theta = (-\mathbf R) \cdot \mathbf n$이고, 법선방향 $\mathbf R$성분 $\mathbf R_\parallel = (\mathbf R\cdot \mathbf n)\mathbf n = -\mathbf ncos\theta$
그럼 $\mathbf R_\perp = \mathbf R - \mathbf R_\parallel = \mathbf R + \mathbf ncos\theta$
$R$이 단위벡터면 이 성분의 $\vert \mathbf R_\perp\vert = sin\theta$

스넬의 법칙에 의해, $sin\theta^\prime = \frac{\eta}{\eta^\prime}sin\theta$
굴절방향 $\mathbf R^\prime$도 단위벡터면, $\vert \mathbf R^\prime_\perp\vert = \frac{\eta}{\eta^\prime}\vert \mathbf R_\perp\vert$
근데 $\mathbf R^\prime_\perp, \mathbf R_\perp$ 둘 다 방향이 동일하니 크기뿐 아니라 벡터에 대해서도: $\mathbf R^\prime_\perp = \frac{\eta}{\eta^\prime} \mathbf R_\perp$
따라서:

$\mathbf R^\prime_\perp = \frac{\eta}{\eta^\prime}(\mathbf R + \mathbf ncos\theta)$

굴절 벡터를 두 성분으로 분해했을 때, 두 방향은 서로 수직인 관계이니
$|\mathbf R'|^2 =|\mathbf R'_\perp|^2+|\mathbf R'_\parallel|^2 = 1$로부터
$|\mathbf R'_\parallel|=\sqrt{1-|\mathbf R'_\perp|^2}$이고, 법선에 평행한 성분은 $-\mathbf n$방향이므로

$\mathbf R^\prime_\parallel = -\mathbf n\sqrt{1 - \vert\mathbf R^\prime_\perp\vert^2}$

이제 이에 따라 vec3 클래스에 또 유틸을 하나 넣어줄 수 있습니다.

inline vec3 refract(const vec3& uv, const vec3& n, double etai_over_etat) {
  auto cos_theta = std::fmin(dot(-uv, n), 1.0);
  vec3 r_out_perp =  etai_over_etat * (uv + cos_theta*n);
  vec3 r_out_parallel = -std::sqrt(std::fabs(1.0 - r_out_perp.length_squared())) * n;
  return r_out_perp + r_out_parallel;
}

이제 새로운 dielectric 클래스를 구현합니다:

class dielectric : public material {
  public:
    dielectric(double refraction_index) : refraction_index(refraction_index) {}

    bool scatter(const ray& r_in, const hit_record& rec, color& attenuation, ray& scattered)
    const override {
        attenuation = color(1.0, 1.0, 1.0);
        double ri = rec.front_face ? (1.0 / refraction_index) : refraction_index;

        vec3 unit_direction = unit_vector(r_in.direction());
        vec3 refracted = refract(unit_direction, rec.normal, ri);

        scattered = ray(rec.p, refracted);
        return true;
    }

  private:
    double refraction_index;
};

main.cc에서 left 재질을 dielectric으로 바꿔주면

auto material_left   = make_shared<dielectric>(1.50);

일단 굴절만 하는 재질이 됐습니다.

전반사

굴절률이 상대적으로 큰 물질에서 작은 물질로 넘어갈 때, 비스듬하게 입사하는 빛은 오히려 반사될 수 있습니다

입사각 $\theta$가 어떤 임계점을 넘어가면 그러한데..
$sin\theta^\prime = \frac{\eta}{\eta^\prime}sin\theta$ 에서 $\theta'$ (굴절 후 각도) 가 $90\degree$ 인 지점이 임계지점이 되겠습니다.
즉 $sin\theta' = sin 90\degree = 1$인 임계점에 대해, 입사각 $\theta$가 이를 넘어가면 아예 반사된다는거니까
=> $1 < \frac{\eta}{\eta'}sin\theta$ 이면 전반사한다는 점입니다

굴절되지 않고 반사된다는 조건이 이러하다면

if (ri * sin_theta > 1.0) {
    // Must Reflect
    ...
} else {
    // Can Refract
    ...
}

이렇게 분기를 작성할 수 있고

아까 $cos\theta$를 아는 법은

double cos_theta = std::fmin(dot(-unit_direction, rec.normal), 1.0);

이거였고, $sin\theta = \sqrt{1 - cos^2\theta}$ 이므로

double cos_theta = std::fmin(dot(-unit_direction, rec.normal), 1.0);
double sin_theta = std::sqrt(1.0 - cos_theta*cos_theta);

if (ri * sin_theta > 1.0) {
    // Must Reflect
    ...
} else {
    // Can Refract
    ...
}

이렇게 되겠네요.
실제 구현은:

bool scatter(const ray& r_in, const hit_record& rec, color& attenuation,
               ray& scattered) const override {
    attenuation = color(1.0, 1.0, 1.0); // 색상 그대로 통과
    double ri = // 들어갈 때는 eta/eta', 나올 때는 eta'/eta. eta'가 refraction_index
        rec.front_face ? (1.0 / refraction_index) : refraction_index;

    vec3 unit_direction = unit_vector(r_in.direction());
    double cos_theta = std::fmin(dot(-unit_direction, rec.normal), 1.0);
    double sin_theta = std::sqrt(1.0 - cos_theta * cos_theta);

    bool cannot_refract = ri * sin_theta > 1.0;
    vec3 direction;
    if (cannot_refract)
      direction = reflect(unit_direction, rec.normal);
    else
      direction = refract(unit_direction, rec.normal, ri);

    scattered = ray(rec.p, direction);
    return true;
  }

이런 다음, 전반사되는 것을 확인하려면 굴절률이 큰 쪽에서 작은쪽으로 갈 때 를 봐야해서

auto material_left = make_shared<dielectric>(1.00 / 1.33);

이런식으로 둡시다. 마치 "물 속에서 공기방울을 본다"고 생각하면 좋네요

굴절올리고 반사내려 (Schlick 근사)

굴절하는 재질들도 약~~간 반사하는게 있지 않나요? 유리같은거 봐도..
이제 일정 확률로 굴절이 아닌 반사하는 경우를 넣어보고 싶은데
이것을 표현하려면 반영해줘야 할 현실세계 법칙이 있습니다

잔잔한 수면을 보면 이런식이죠?? 좀 가까이 있어야 안쪽이 잘 보입니다
Fresnel 반사라는 효과인데 대충 비스듬하게 볼수록 많이 반사한다고 생각하면 됩니다.

이걸 정확하게 계산하려면 수식이 귀찮은데, 다행히도 간단하게 근사하는 방법이 있다네요.
이를 Schlick's Approximation이라고 합니다
대충 이런 내용입니다:

• 정반사 계수 $R$은 다음과 같이 근사된다: $R(\theta) = R_0 + (1-R_0)(1-cos\theta)^5$
• 이 때, refraction index $n_1, n_2$에 대해 $R_0 = (\frac{n_1-n_2}{n_1+n_2})^2$.
• $\theta$ 는 표면 normal과 광선이 이루는 각도. dot(-unit_direction, rec.normal)인 cos_theta를 그대로 쓰면 된다 (scatter에서)

 static double reflectance(double cosine, double refraction_index) {
    // Schlick's approximation을 통해 반사율을 구한다
    auto r0 = (1 - refraction_index) / (1 + refraction_index);
    r0 = r0 * r0;
    return r0 + (1 - r0) * std::pow((1 - cosine), 5);
  }

dielectric.scatter(...)를 이제 이렇게 바꾸면 되겠죠??

class dielectric: public material {
  ...
  bool scatter(...) {
    ...
    if (cannot_refract || reflectance(cos_theta, ri) > random_double())
      direction = reflect(unit_direction, rec.normal);
    else
      direction = refract(unit_direction, rec.normal, ri);
  }
}

속이 텅 빈 유리 구

우리 자주 보는 유리컵들은 이런 특징을 가집니다:
약간의 두께가 있는 유리 층이 있고, 그 안쪽은 공기로 차있어서

1. 광선이 바깥쪽(공기->유리 층)면에 부딪힌다.
2. 굴절되어 진행하고, 다시 안쪽(유리 층->공기)면에 부딪힌다.
3. 다시 굴절되어 안쪽 공기를 뚫고 진행한다.
4. 다시 반대로, 안쪽 면에 부딪혀 굴절한다 (공기 -> 유리 층)
5. 또한 다시, 바깥쪽 면에 부딪혀 굴절한다 (유리 층 -> 공기)

아직 우리는 Sphere밖에 없으니까 속이 텅 빈 유리구로 이것을 만들어봅니다.
사실은 그냥 이렇게 두 개 겹치면 됩니다.

auto material_left = make_shared<dielectric>(1.50); // 바깥쪽 유리층
auto material_bubble = make_shared<dielectric>(1.00 / 1.50); // 안쪽 공기층을 모델링

world.add(make_shared<sphere>(point3(-1.0, 0.0, -1.0), 0.5, material_left));
world.add(make_shared<sphere>(point3(-1,0.0,-1.0), 0.4, material_bubble));

굴절률은, 예를들어 바깥을 1.00, 유리를 1.50으로 두려면, 밖에있는(조금 더 큰) 구를 1.50으로, 안에 있는(조금 더 작은) 구를 1.00/1.50으로 해줍니다.

이제 좀 진짜같은 듯

색유리??

lambertian, metal에서 albedo가 재질의 색상을 나타내듯이 dielectric도 색상을 가지게 해보고 싶었습니다
이건 Ray Tracing in One Weekend에는 없는데 그냥 해보고싶어서 알아봤어요
보다 전문적인 참고자료로는 PBR-book: Volume Scattering / Transmittance를 참고하기 좋은 것 같습니다

너무 단순하게 하면

그냥 똑같이 albedo 넣고, attenuation에 주면 되는거 아닌지?
대충 색깔을 내는건 되긴합니다. 예를들어:

class dielectric : public material {
public:
  dielectric(double refraction_index)
      : albedo(color(1.0, 1.0, 1.0)), refraction_index(refraction_index) {}
  dielectric(const color& albedo, double refraction_index)
      : albedo(albedo), refraction_index(refraction_index) {}
  ...

private:
  double refraction_index;
  color albedo;
}

// main.cc
auto material_left = make_shared<dielectric>(color(1.0, 0.5, 0.5), 1.50); // 바깥쪽 유리층
auto material_bubble = make_shared<dielectric>(1.00 / 1.50); // 안쪽 공기층을 모델링

바깥쪽 유리에 color(1.0, 0.5, 0.5)를 줘서 빨간색이 많이 남게 했어요

일단은, 이런식으로 굴절에 대한 attenuation이 albedo라는 용어와 맞는지 모르겠어요
굴절하면서 재질이 색을 흡수한다여야 하니까 albedo 대신에 absorption으로 할까요?

용어는 둘째치고, 현실에서는 이렇게 통과하는 시점에만 색이 흡수되지 않습니다.

Beer-Lambert 법칙

물리적으로 진짜 흉내를 내려면 이런식으로 모델링해야 한다고 하네요
Beer-Lambert Law: 흡광도는 물질의 농도($\mathcal{c}$) 및 빛이 통과하는 길이($\mathcal{l}$)에 비례한다
=> 흡광도 $\mathcal{A} = \epsilon \cdot \mathcal{c} \cdot \mathcal{l}$ ($\epsilon$은 흡수율)
우리는 농도와 물질 특성을 나타내는 RGB별 attenuation coefficient인 color absorption 을 두고 진행해봅니다.

일단 이 dielectric 물질을 통과한 거리가 필요한데,
rec.front_face == true일 때 진입하고, rec.front_face == false일 때 탈출하므로
auto distance = (rec.p - r_in.origin()).length(); 이러면 되겠네요?
일단은 아까 속이 빈 유리구처럼 물체를 겹쳐둔 경우가 없다는 조건입니다

이제 우리가 필요한 것은 매질 내부에서 일정 거리를 이동한 뒤, 흡수되지 않고 남는 비율인 투과도가 필요합니다.
투과도와 흡광도($\mathcal{A}$)는 $\mathcal{A}=-\log_{10}T,\qquad T=10^{-\mathcal{A}}$ 와 같은 관계를 갖는데,
농도 + 물질 특성+ 밑 변환 상수($\ln 10$) 까지 absorption으로 표현한다고 하면 자연지수 $e$를 밑으로 하여 :
$T=e^{-\text{absorption}\cdot l}$

color transmittance(
  std::exp(-absorption.x() * distance),
  std::exp(-absorption.y() * distance),
  std::exp(-absorption.z() * distance)
);

이런식으로 투과도(Transmittance) 를 얻어낼 수 있습니다.

 // 기본값: 손실 없음
  attenuation = color(1.0, 1.0, 1.0);

  // 현재 교차점까지의 ray가 유리 내부를 이동해왔다면 흡수 적용
  if (!rec.front_face) {
	const auto distance = (rec.p - r_in.origin()).length();

	attenuation = color(
		std::exp(-absorption.x() * distance),
		std::exp(-absorption.y() * distance),
		std::exp(-absorption.z() * distance)
	);
  }

이런식의 구현이 되겠구요,

auto material_left = make_shared<dielectric>(1.50, color(0.0, 1.0, 1.0));

이제 absorption을 넣어봅니다..
이 때 주의할 점은, absorption은 약간 albedo와 다른데
무색/투명이면 color(0.0, 0.0, 0.0)과 같이 "아무것도 흡수 안함" 이라고 해주고
빨간색을 띠고 싶다면 color(0.0, 1.0, 1.0)과 같이 "R만 흡수 안함. G와 B는 없어진다." 가 되어야 합니다.

빨간색 유리 구를 약간 크기를 다르게 해봤습니다.
구가 커지면 색유리에 의해 영향을 받는 정도가 커져서 빨간색이 짙어지는 것을 볼 수 있습니다

다음으로는 Sphere뿐만 아니라 Cube, Cylinder, Torus같은 다른 Primitive를 만들어보겠습니다
